CLT-кровля и перекрытие большого пролёта для монолитного дома
Дом не обязан быть деревянным целиком. Коробка остаётся монолитной или кирпичной, а плоская кровля и перекрытия собираются из панели — там, где монолитная плита не проходит по срокам, по весу или по пролёту. Это отдельная работа со своим расчётом, своими узлами и своей сметой: дом мы при этом не строим.
Такое решение принимают не по вкусу, а по счёту. На объекте, который сейчас в работе, монолитную кровлю бригада делала бы три месяца — панельную ставят за десять дней. Управляющий строительством выбрал панель по четырём пунктам, и то, что она деревянная, среди них не значилось.

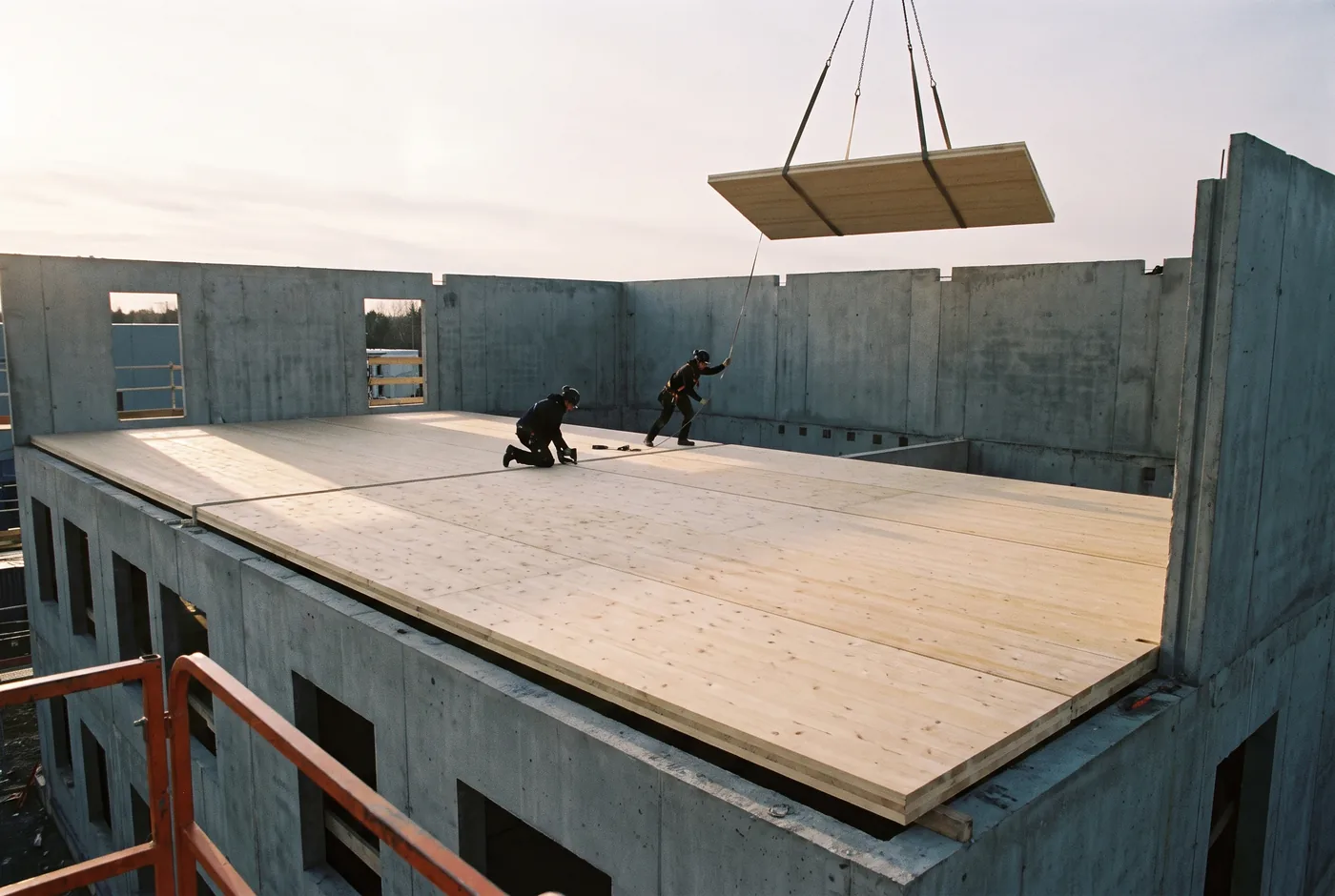

Пролёт перекрыт целиком, опор внутри нет
Коробка монолитная, кровля — панель. Каждая панель ложится концами на наружные
стены, соседние сходятся плотным стыком: между ними не стоит ничего, потому что
панель работает как плита в двух направлениях.
Шесть ситуаций, где панель заменяет плиту
Речь не о выборе технологии для всего дома, а об одной конструкции, которую по каким-то причинам невыгодно или невозможно сделать в бетоне.
Из чего состоит работа
- Опирание на монолит или кладкуАнкерная группа, гидроизоляционная отсечка, компенсация неровности несущей поверхности. Узел проектируется до начала работ, а не подбирается на площадке.
- Стыки панелейШпонка или накладка с конструкционным метизом. Шаг крепежа назначается расчётом под пролёт и нагрузку, а не берётся из каталога.
- Пирог кровлиПароизоляция, утеплитель, разуклонка, гидроизоляционный ковёр. Состав тот же, что на железобетонном основании, — меняется основание, а не кровля.
- ОгнестойкостьНазначается расчётом по остаточному сечению: обугленный слой перекрывает доступ кислорода, сечение под ним продолжает нести нагрузку. СП 64.13330.2017, СП 2.13130.2020.
Одна оговорка про огнестойкость. Предел огнестойкости — свойство конструкции, а не материала. Железобетонная плита тоже доходит до REI 90, если увеличить толщину и защитный слой арматуры. Когда мы говорим «90 против 45», речь идёт о двух конкретных расчётах под одну задачу на одном объекте, а не о том, что дерево вообще безопаснее бетона.
Дом монолитный, кровля из панели
Проект, который сейчас в работе: весь дом монолитный, а плоская кровля делается из CLT. Решение принял управляющий строительством, и ни один из его доводов не касался того, что это дерево. Монолитную кровлю бригада делала бы три месяца, панельную — десять дней. Прочность не уступает, на консолях выше. Смета вышла на 35 % ниже. Предел огнестойкости по расчёту — вдвое больше, чем у запроектированного монолитного варианта. Стройка запланирована на ближайший сезон.
Если технологию рассматривают для дома целиком — это сравнение монолита и CLT. Если проект уже нарисован вашим бюро — строим по вашему проекту.
Панель ложится на готовый монолит
Узел опирания проектируется заранее: анкерная группа, отсечка, компенсация
неровности бетона. На площадке остаётся установка по чертежу.
Что нужно, чтобы посчитать
План кровли или перекрытия с размерами, нагрузки, состав пирога и характеристики несущих конструкций, на которые панель будет опираться. Для надстройки — данные обследования существующего здания. В ответ вы получаете расчёт конструкции, узел опирания и смету на изготовление и монтаж.
Или приезжайте посмотреть: покажем живой дом из CLT и то, как он собран — по вашей задаче и участку это понятнее любого описания.
Что спрашивают проектировщики
Можно заказать только кровлю, без дома?
Да. Плоская кровля или перекрытие большого пролёта из CLT ставится на готовую монолитную или кирпичную коробку как отдельная конструкция. Мы проектируем узел опирания, изготавливаем панели по вашим размерам и выполняем монтаж.
Насколько это быстрее монолитной плиты?
На объекте, где заказчик сравнивал два варианта, монолитная кровля считалась в три месяца, монтаж панелей занял бы десять дней. Разница возникает из того, что у панели нет опалубки, армирования и набора прочности.
Выдержит ли деревянное перекрытие большой пролёт?
Панель работает как плита в двух направлениях сразу — за счёт перекрёстной укладки слоёв. Пролёт задаётся толщиной и числом слоёв и назначается расчётом под конкретную нагрузку. Это не балочное перекрытие, у которого пролёт ограничен сечением доски.
Что с пожарной безопасностью на кровле?
Предел огнестойкости назначается расчётом по остаточному сечению согласно СП 64.13330.2017. CLT-конструкция проектной толщины даёт REI 60–90. На конкретном объекте расчёт дал у кровли из CLT 90 минут против 45 у запроектированного монолитного варианта — но это сравнение двух конкретных конструкций, а не материалов вообще.
Подходит для надстройки этажа на готовом доме?
Это один из основных случаев. Существующие стены и фундамент рассчитаны на определённую нагрузку, и лёгкая конструкция часто позволяет обойтись без их усиления. Решение принимается после обследования.
Вы делаете расчёт или нужен свой конструктор?
Расчёт конструкции и рабочие чертежи узлов делаем мы. Если у вас есть проектировщик — работаем вместе с ним: ему нужны наши характеристики панели, нам — его нагрузки.
Перекрытие большого пролёта из массивной деревянной панели
Перекрыть большой пролёт без промежуточных опор можно тремя способами: монолитной железобетонной плитой, металлическими балками или массивной деревянной панелью. Балочное перекрытие по доске здесь не рассматривается — его пролёт ограничен сечением балки, и на больших помещениях появляется колонна посреди комнаты.
CLT-панель работает как плита в двух направлениях за счёт перекрёстной укладки слоёв, поэтому она перекрывает пролёт так же, как монолит, но весит примерно впятеро меньше. Это решает две задачи сразу: снимает вопрос усиления существующих конструкций при надстройке или реконструкции и убирает из графика месяцы, которые уходят на опалубку, армирование и набор прочности. Подробное сравнение — на странице монолит или CLT.
Мы поставляем CLT-панели и домокомплекты по России, строим дома под ключ и работаем с отдельными конструкциями на чужих объектах. Плоская кровля как архитектурное решение разобрана в разделе дома с плоской и эксплуатируемой кровлей, пирог и узлы примыкания — в статье блога.
